Flexco® 螺栓板式紧固系统

  • 螺栓板式应用
  • 螺栓板式 Glam
  • 螺栓板式安装

由于组合使用了顶底板压缩和高张力螺栓,Flexco® 螺栓板式紧固系统可以优异的紧固力实现无漏料拼接。

查看文献、手册和视频

  • 机械带扣强度 150 至 560 PIW(30 至 100 kN/m)
  • 适用于厚度为 3/16" 至 5/16"(5 mm 至 24 mm)的输送带
  • 滚筒直径 12" 至 48"(300 mm 至 1220 mm)
  • 无漏料拼接,是沙砾、碎石和水泥输送带的完美选择
  • 经过特殊处理的尖齿穿过输送带主体时,不会损坏输送带纤维

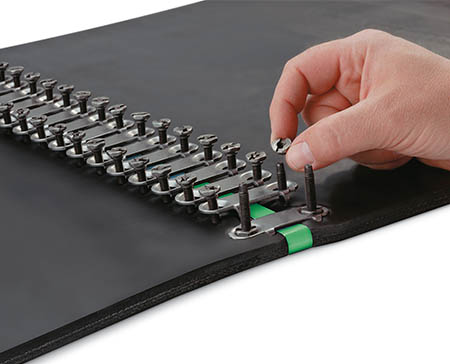

  • 使用前导螺栓实现便捷安装
  • 采用橡胶顶板的型号可增强冲击保护和输送机组件兼容性

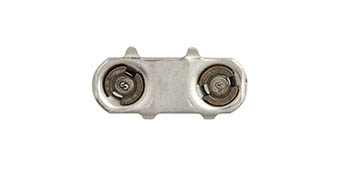

浏览 Flexco® 螺栓板式带扣

查看更多

资源库

我们正在为您收集结果,请稍等

Flexco® 螺栓板式带扣的工作原理 铆钉穿销 SR

此种带扣的力量是通过压紧使用高强度牢固螺栓安装于输送带上面和下面的板而获得。这种“压缩”将接头张力分散到各个带扣板的整个板宽度。因此,它并不是仅仅依靠螺栓来提高固定能力。

各个板上都带有经过特殊处理的尖齿,它们也提供了一定的拔出阻力,增大强度。这些尖齿深深地嵌入于输送带主体内,但不会损坏输送带主体织物。

通过加大模板中的螺栓孔距,使输送带末端合在一起,从而实现紧密对接。Flexco® 螺栓板式带扣可与槽带或转运惰辊保持一致。

140、190 和 2-1/2 尺寸的带扣专门为厚度较薄的输送带而设计,使其可以承受更大的压力、获得更好的回传以及增加输送带单位宽度上的带扣板数量。

带扣尺寸 适合于最大
强度为以下值的机械带扣的输送带:
输送带厚度范围 建议滚筒最小直径 (90°)
操作张力
输送带额定值的 75-100%
操作张力
输送带额定值的 50-75%
操作张力
低于输送带额定值的 50%

P.I.W.
kN/m
in.
mm
in.
mm
in.
mm
in.
mm
1
150 30

3/16-7/16

5-11

12

300

10

260 8 200
140*, 140VP

225

40

3/16-7/16

5-11

14 360 12 300 10 250
190,190VP

375

65

5/16-9/16

8-14

18 460 16 410 14 360
1-1/2

300

50

7/16-11/16

11-17 18 460 16 410 14 360
2,2VP
440 75

9/16-13/16

14-21

30 760 28 710 24 610
2-1/4
620 105

9/16-1-3/16

14-30

36 920 34 860 34 860
2-1/2
450 75

3/4-1

19-25

42 1070 42 1070 42 1070
3
560 100

15-16 及更大

24 及更大

48 1220 48 1220 48 1220
