Flexco® 铆钉穿销紧固系统

  • SR 煤
  • SR 尺寸
  • SR 安装
  • SR 特写

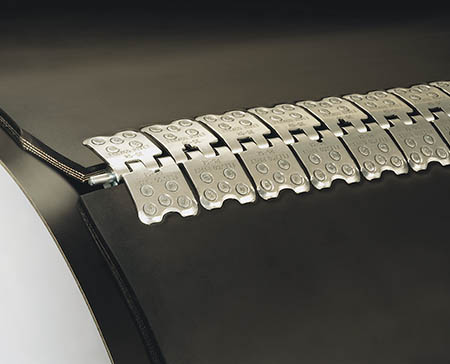

Flexco® SR 铆钉穿销紧固系统是橡胶夹层和 PVC 整芯编织输送带以及不适合硫化接头的磨损输送带的理想选择,性能优异、使用寿命长并且易于安装。

查看文献、手册和视频

  • 机械带扣强度 330 至 2000 PIW(60 至 350 kN/m)
  • 适用于去皮后 1/8" 至 1" 的输送带
  • 滚筒直径 5" 至 42"(125 至 150 mm)
  • Scalloped Edge® 的平整设计兼容输送机组件
  • 穿销拼接 – 可轻松分离以拆卸、延长或清扫输送带
  • 采用铆钉连接,可提供最大拔出阻力
  • 是不适合硫化的磨损输送带的完美选择

浏览 Flexco® 铆钉穿销带扣

查看更多

资源库

我们正在为您收集结果,请稍等

Flexco® 铆钉穿销带扣的工作原理 铆钉穿销 SR

Flexco® SR(自固定铆钉)带扣专为合成主体输送带以及其他输送带样式设计,采用了多铆钉固定方式。这样可提供最大的拔出阻力,从而允许已获专利的铆钉作用于主体织物间,但不会将其割断,可使整个输送带主体完好无损。它并不是仅依靠主体材料提供拔出阻力。由于铆钉可以自固定,因此可以从输送带的顶面快速安装带扣。

铆钉会穿过带扣板和输送带,位于主体织物之间。利用每个安装钉独特形状的头部和钉扣工具的铁砧板来安装铆钉。锤子施加的力不仅可以安装铆钉,还可以使带扣板压紧输送带表面。板的宽度和厚度可延长使用寿命。这些板施加的压力相同,而且经过专门精压,不会出现明显突起的点或者边缘悬起。

带扣尺寸 适合于最大
强度为以下值的机械带扣的输送带:
输送带厚度范围 建议滚筒最小直径
操作张力
低于输送带额定值的 100%
操作张力
低于输送带额定值的 75%

P.I.W.
kN/m
in.
mm
in.
mm
in.
mm
R2
330 60

1/8-3/8

3-10

5

127

5

127
R5

450

79

7/32-7/16

6-11 9 230 7 175
R5-1/2

650

114

5/16-19/32

8-15 12 300 10 250
R6

800

140

13/32-11/16

10.5-17 18 450 16 400
R6LP
800 140

5/16-23/32

8-18 18 450 16 400
R8
1500 263

13/32-11/16

10.5-17 18 450 16 400
R9
2000 350

5/8-1

16-25.5 42 1050 42 1050
